1 introductie in het ontwerp vanPower Transformers, voor het gemak van de leadrangschikking, zijn de eerste en staartuiteinden van een fasespoel mogelijk niet handig om aan dezelfde kant van de kern te leiden. Om te verduidelijken of een dergelijke structurele regeling haalbaar is en in hoeverre deze zal beïnvloeden, moeten we eerst een belangrijk concept verduidelijken met betrekking tot de stroomomtrek-elektrische wendingen van de Power Transformer.
2 basisconcepten
Voordat we de elektrische wendingen van de spoel bespreken, moeten we eerst kort praten over het concept van geometrische wendingen van de spoel, omdat dit twee concepten zijn die hand in hand gaan.

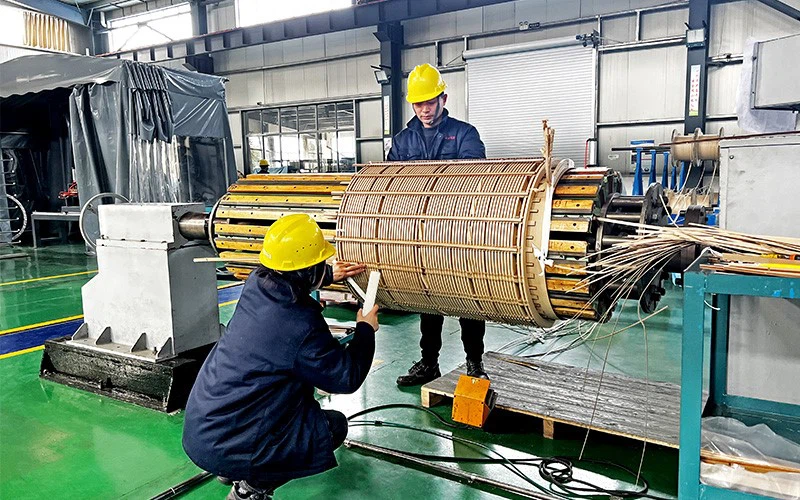

De geometrische beurten verwijzen naar de fysieke bochten gevormd door de spoel van de transformator tijdens het daadwerkelijke wikkelingsproces, en sommige wikkelmachines met telfuncties kunnen deze waarde nauwkeurig vastleggen. Als een spoel bijvoorbeeld 20 versnellingen heeft, wordt de draad gedurende 10 volle bochten rond de draadvorm gewikkeld en het kruist ook 16 pads, dan zijn de geometrische bochten van deze spoel 10 16/20, maar de elektrische bochten zijn onbekend.
De elektrische bochten van de spoel verwijzen naar het aantal beurten dat kan onderling met de belangrijkste magnetische flux of het aantal bochten die een gesloten magnetische flux rond de draad in de kern kunnen genereren. Elk aantal beurten die geen geïnduceerde elektromotorische kracht kunnen genereren, kan niet elektrische wendingen worden genoemd.
Daarom moeten de geometrische bochten van elke spoel duidelijk worden vermeld op de ontwerptekening, niet de elektrische bochten. Omdat zelfs als de spoelen met dezelfde geometrische wendingen op verschillende ijzeren kernen worden gemonteerd of op verschillende posities op dezelfde kern worden gemonteerd, hun elektrische bochten kunnen verschillen. Als de elektrische bochten van de spoel op de ontwerptekening worden gemarkeerd, kan deze niet direct worden geverifieerd.
Voor het ontwerp van stroomtransformatoren zijn elektrische bochten en geometrische bochten twee belangrijke concepten die duidelijk moeten worden onderscheiden.
De draaipotentiaal, spanningsverhouding, ampere-bochten en impedantiespanning van de vermogenstransformator moeten worden berekend volgens de elektrische wendingen van de spoel; Terwijl de DC -weerstand en het wervelstroomverlies van de spoel moeten worden berekend volgens de geometrische wendingen van de spoel.
3 basisprincipes
Volgens de wet van Faraday van elektromagnetische inductie, wanneer de magnetische flux door de lus verandert, zal een geïnduceerde elektromotorische kracht in de lus worden gegenereerd, ongeacht of de lus gesloten is of niet. De grootte van de geïnduceerde elektromotorische kracht is evenredig met de snelheid van verandering van de magnetische flux. Daarom is vanuit een bepaald perspectief het aantal elektrische wendingen van de spoel het aantal vectorwendingen, dat niet eenvoudigweg kan worden toegevoegd of afgetrokken, en moeten de gerelateerde berekeningen ervan voldoen aan de regels van de vectorbedrijf.
4 Conclusie
Onder de omstandigheden van bepaalde externe spanning en voedingsfrequentie is de belangrijkste magnetische flux van de transformator omgekeerd evenredig met het aantal elektrische wendingen van de spoel. Daarom, zodra het aantal elektrische bochten van de driefasige spoel onevenwichtig is, zullen de volgende effecten onvermijdelijk optreden:
1) Onevenwichtige driefasige hoofdmagnetische flux De situatie van driefasige vijfkolom- of enkele-fase drie-kolom transformatoren zal ernstiger zijn dan die van driefasige drie-kolom vanwege de relatief vrije magnetische shunt. Bovendien, voor Step-Up Transformers, omdat het aantal elektrische wendingen van de driefasige laagspanningsspoelen volledig gelijk is, zelfs als het aantal elektrische wendingen van de hoogspanningsspoelen met driefasige driefase onevenwichtig is, is er geen situatie met een ongebalanceerde hoofdmagetische flux.
2) Het overschrijden van de spanningsverhouding deze situatie zal optreden wanneer het aantal beurten van een spoel van de vermogenstransformator zelf relatief klein is. De specifieke waarde van de spanningsverhouding kan worden berekend door te verwijzen naar de bovenstaande methode.
3) Kernverzadigingsfenomeen vooral voor driefasige vijf-kolom transformatoren, als de kernkolom magnetische flux zelf in de buurt van de verzadigingszone werkt, zodra de driefase hoofdmagnetische flux onevenwichtig is, is de ijzeren juk waarschijnlijk te overtuigd (omdat in sommige gevallen de magnetische flux van het ijzerjuk hoger is dan het kernkolommagnetische fluxontwerp). Dit fenomeen zal echter niet worden ontdekt tijdens de testfase zonder lading, omdat de hoge spanning op dit moment over het algemeen een open circuit is.
Bovendien moet in sommige gevallen het aantal elektrische wendingen van de spoel volledig gelijk zijn. Voor een enkele fase-transformator met twee kolommen parallel, als het aantal elektrische bochten van de spoelen op de twee kernkolommen niet volledig gelijk is, zal deze aanzienlijke circulerende stroomverliezen veroorzaken.
Daarom moet in de ontwerpfase de situatie van onevenwichtige elektrische wendingen van de driefasige spoel zoveel mogelijk worden vermeden. Of de gevolgen van de onevenwichtige elektrische wendingen van de driefasige spoel kunnen worden aanvaard door het technische ontwerp, moeten per geval worden geanalyseerd en niet worden gegeneraliseerd.
