Waarom voor ons kiezen
Onze fabriek
Onze fabriek is in staat transformatoren te produceren die voldoen aan diverse internationale normen zoals IEC, IEEE, ANSI, CSA, EN, etc.
Producttoepassing
State Grid, transport, stedelijke bouw, petrochemische industrie en andere plaatsen.
Onze service
24 uur onlineservice
Missie
Onze missie is om mensen op de eerste plaats te zetten, te streven naar ontwikkeling door middel van technologie, te concurreren om de markt door middel van kwaliteit en voordelen te creëren door middel van merken.
Professioneel team
Het Yawei-team bestaat uit experts en professionele kennis, waardoor we problemen van klanten snel kunnen oplossen.
Mondiaal zakendoen
Tot nu toe is onze apparatuur geëxporteerd naar meerdere regio's, zoals Zuid-Amerika, Noord-Amerika, Azië, Australië, Europa en Afrika.
Gerelateerd product
Droge transformator van gegoten hars
●Vermogens van 100kVA tot 10MVA
●Typische spanningsverhouding van 11000/433V of 11000/415V, +/- 2.5 of 5%
●Ecodesign Tier 2-verliezen
●Aluminium- of koperwikkelingen
●ANAN of ANAF (ventilator) gekoeld
●Standalone geleverd (IP00) of met een verscheidenheid aan IP-geclassificeerde behuizingen
●Breed assortiment hulpstukken
●18 maanden garantie
Fase: Drie fasen
Capaciteit: 0,5KVA-2000KVA
Ingangsspanning: Pas verschillende spanningen aan volgens de behoeften van de gebruiker
De uitgangsspanning: pas verschillende spanningen aan volgens de behoeften van de gebruiker
Nauwkeurigheid uitgangsspanning: ± 1%
Spanningsveranderingssnelheid: minder dan of gelijk aan 1,5%
●Nominaal vermogen 16 kVA tot 3.200 kVA, spanningsklasse 6 kV, 10 kV
●Nominaal vermogen 16 kVA tot 3.200 kVA, spanningsklasse 20 kV, 35 kV
●Hoge vermogenstransformator – 4.000 kVA tot 25.000 kVA, spanningsklasse 6 kV, 10 kV
●Vermogenstransformator 25kVA tot 63kVA
●Hulptransformator voor krachtcentrales en andere faciliteiten
●Vermogenstransformator met seismische, trillings- en mechanische weerstand
●Vermogenstransformator met OLTC
Een droge transformator wordt gekoeld door normale luchtventilatie in plaats van door een vloeistof zoals minerale olie of Envirotemp FR3. De vroege transformatoren vervaardigd door Westinghouse en General Electric waren luchtgekoeld omdat ze op laag vermogen en lage spanningen werkten. De meeste instrumenttransformatoren en laagspanningsladers zijn tegenwoordig ook droge typen. Vloeistofkoeling in afgesloten tanks en metalen behuizingen werd de standaard voor AC-stroomdistributietransformatoren vanwege de hogere inductiewarmteverliezen en blootstelling aan alle-weersomstandigheden. Vanwege verbeteringen in ontwerp, materialen en productiemethoden in de afgelopen dertig jaar concurreren droge transformatoren niet alleen met vloeistofgekoelde transformatoren in het middenspanningsbereik (2,5 KV – 34,5 KV), maar hebben ze ook aanzienlijke voordelen in veel commerciële en industriële toepassingen.
Belangrijke punten bij het onderhoud van droge transformatoren
Houd een temperatuurlogboek bij
Lees en noteer periodiek de temperatuurregelaar van de transformator bij normale belasting en vergelijk de meetwaarde met de loggeschiedenis. Alle spoelen moeten ongeveer dezelfde temperatuur aangeven bij een driefasige belasting. Een groot verschil of een aanhoudende stijging van de bedrijfstemperatuur bij constante belasting kan duiden op een probleem met het luchtkoelsysteem of de transformator.
Voer alleen onderhoud uit aan eenheden zonder stroom-
Voorzichtigheid:De transformator moet uitgeschakeld zijn- (zowel de primaire als de secundaire circuits zijn losgekoppeld) en alle aansluitingen moeten geaard zijn voordat er enige inspectie, reiniging, onderhoud of test op de unit wordt uitgevoerd. Er moet een boogflitspak worden gedragen als de transformator -wordt uitgeschakeld, maar zodra deze is uitgeschakeld-, buitengesloten, getagd en geaard, is een boogflitspak niet meer nodig.
Visuele inspectie
Voorzichtigheid:Dit is uitsluitend een visuele inspectie. Het is niet nodig om enig onderdeel van de transformator aan te raken tijdens het uitvoeren van de inspectie.
Het apparaat reinigen
Voorzichtigheid:Om veiligheidsredenen moet fysiek contact met de transformator tijdens het reinigen tot een minimum worden beperkt, zelfs als het apparaat spanningsloos, vergrendeld en geaard is.
Controleren op mogelijke problemen of defecten
Let tijdens het schoonmaken van de transformator op roest op de klemmen en het kernstaal, eventuele verkoling of sporen op de wikkelingen en isolatie.
Onderzoek de wikkelingen en oppervlakken nauwkeuriger op verkleuring, wat een teken kan zijn van oververhitting of een losse verbinding.
Controleer op gebarsten, verkleurde of losse isolatoren.
Controleer op losse, ontpitte, gecorrodeerde of verkleurde elektrische aansluitingen.
Draai indien mogelijk alle hardwarecomponenten vast of vervang ze; anders dient u contact op te nemen met een professional om de transformator te beoordelen en te repareren.
Ventilatoren, motoren en andere hulpapparatuur moeten worden geïnspecteerd en gecontroleerd op goede werking.
Rapporteer alle abnormale of verdachte omstandigheden schriftelijk aan de fabrieksingenieur of faciliteitsmanager, die zal bepalen of er aanvullende tests of onderhoud nodig zijn voordat-de eenheid opnieuw wordt ingeschakeld.
Tests tijdens routineonderhoud
Tijdens routineonderhoud kunnen naast de inspectie en reiniging meerdere tests van de transformator worden uitgevoerd. De uitvoering van deze tests wordt geregeld door NEC 450.11.11. Deze tests zijn alleen nodig als er verkleuring, carbonisatie of ander bewijs van oververhitting of kortsluiting wordt aangetroffen. Zij verifiëren de correcte werking van de unit en kunnen problemen opsporen die niet duidelijk zijn bij een visuele inspectie. Als een test niet slaagt, is verder onderzoek en onderhoud vereist voordat het apparaat weer in gebruik wordt genomen.
Transformator-draaiverhouding (TTR)
Een TTR beoordeelt de toestand van de transformatorwikkelingen en kern. Er wordt getest of de werkelijke spanningsverhouding tussen de primaire en secundaire wikkelingen (voor elke fase en aftappunt) overeenkomt met het typeplaatje of de gecertificeerde waarden. Ze moeten het binnen 0,5% eens worden (NEC 450.11.2 & IEEC57.12.91.)
Isolatieweerstandstest (IR)
De IR test de integriteit van de isolatie tussen de spoelwikkelingsgeleiders. Elke transformator heeft een minimaal vereist weerstandsniveau, gemeten in Mega- Ohm. Aflezingen onder dit niveau duiden op een verslechtering van de diëlektrische sterkte. Dit is een waarschuwingssignaal voor een mogelijke transformatorstoring. (NEC 450.11.11.3)
Wikkelweerstandstest (WR)
De gemeten weerstand van de spoelwikkelingen voor elke gebruikte spanningsaftakking moet binnen 1% van de in de fabriek geteste waarde of de meest recente test liggen. (NEC 450/11.11.7)
Andere testen
Andere diagnostische tests vereisen speciale apparatuur en faciliteiten, en moeten worden uitgevoerd door ervaren professionele ingenieurs.
Wat zijn de belangrijkste voordelen van een droge transformator?
Zelfdovend-, laag brandgevaar
Een droge transformator wordt geleverd met een milieuvriendelijk-materiaal op de isolatie. Het windt dus comfortabel op,-zelfdovend, is vlamvertragend en uiteraard gemakkelijk te onderhouden. Hiermee hoeft u niet te investeren in een brandblusser. Bovendien produceert het zelfs onder invloed van vonken geen giftige gassen.
Geen olieverbruik
Zoals eerder vermeld heeft de droge transformator geen vloeistof nodig om te koelen. Er is alleen lucht nodig om koel te blijven. U hoeft dus geen extra kosten te maken voor het verkrijgen van olie of een andere vloeistof, plus de daaraan verbonden onderhoudskosten. We kunnen met zekerheid zeggen dat dit een vrijwel onderhoudsvrije transformator is, zodat u zich geen zorgen meer hoeft te maken-.
Eco-vriendelijk en veilig
Omdat droge transformatoren overigens geen olie of vloeistoffen gebruiken, heb je geen last van olielekken. Of welke andere vorm van milieuverontreinigende stoffen dan ook. Bovendien zijn ze zelfdovend-, wat betekent dat ze zelden ontploffen. Bovendien is het algemeen bekend dat de droge transformatoren bestand zijn tegen onverwachte weersveranderingen, waardoor ze geschikt zijn voor zwaar vervuilde en gecondenseerde omgevingen.
Lage installatiekosten en lagere belastingsverliezen
Vanwege het lage risico zijn er nauwelijks beperkingen bij het installeren van droge transformatoren. U hoeft ook geen rekening te houden met andere milieuvoorzorgsmaatregelen, zoals grondwaterbescherming. Bovendien kunnen deze transformatoren u ruim 20 jaar van dienst zijn, met een lage kans op uitval.
Weinig onderhoud
Wij kunnen hier niet genoeg op aandringen. De droge transformatoren zijn extreem onderhoudsarm. Alsof je ze nauwelijks hoeft te onderhouden. Zolang ze lucht hebben om te koelen, heb je geen last van opgehoopt vuil. Bovendien heeft u nooit te maken met vloeistoftesten. Een routinematige inspectie door een deskundige wordt echter aanbevolen, en dat zou niet al te moeilijk moeten zijn.
Duurzaam
Wanneer u een droge transformator gebruikt, speelt u een sleutelrol bij het besparen van onze aardse hulpbronnen. Dit gaat gepaard met een laag elektriciteitsverbruik, 90% recyclebare materialen en een betrouwbare service van 20+ jaar.
Wat zijn de toepassingen van droge transformatoren?
Chemische, olie- en gasindustrie:Droge-transformatoren worden gebruikt om stroom te leveren aan verschillende apparatuur en processen waarbij ontvlambare of explosieve stoffen betrokken zijn, zoals raffinaderijen, petrochemische fabrieken, pijpleidingen, offshore-platforms, enz.
Ecologisch gevoelige gebieden:Droge-transformatoren worden gebruikt om het milieu te beschermen tegen olielekken of olielekken die waterbronnen, de bodem of leefgebieden van wilde dieren kunnen verontreinigen, zoals waterbeschermingsgebieden, bossen, wetlands, enz.
Brand-risicogebieden:Droge-transformatoren worden gebruikt om brandgevaar te voorkomen of brandschade te minimaliseren in gebieden waar brand kan uitbreken of waar strikte brandvoorschriften gelden, zoals binnenstations, ondergrondse onderstations, ziekenhuizen, scholen, hotels, winkelcentra, enz.
Hernieuwbare generatie:Droge-transformatoren worden gebruikt om hernieuwbare energiebronnen aan te sluiten op het elektriciteitsnet of op de belasting, zoals windturbines, zonnepanelen, waterkrachtcentrales, enz.
Andere toepassingen:Droge-transformatoren worden ook gebruikt in andere toepassingen die hoge prestaties, weinig onderhoud of speciale kenmerken vereisen, zoals tractiesystemen, maritieme systemen, mijnbouwsystemen, datacenters, enz.
Wat zijn de belangrijke factoren bij het ontwerpen van een droge transformator?
Het isolatietype bepaalt de temperatuurbestendigheid, diëlektrische sterkte, mechanische sterkte en thermische schokbestendigheid van de transformator. Over het algemeen worden isolatiematerialen van klasse F en H- gebruikt voor droge- transformatoren omdat ze bestand zijn tegen hoge temperaturen (respectievelijk tot 155 graden en 180 graden) en goede elektrische en mechanische eigenschappen hebben. Veel voorkomende isolatiematerialen zijn vernis, epoxyhars, polyesterhars, enz.
Het wikkelmateriaal bepaalt de geleidbaarheid, weerstand, verlies en mechanische sterkte van de transformator. Over het algemeen worden koper en aluminium gebruikt als wikkelmateriaal voor droge- transformatoren, omdat ze een hoge geleidbaarheid en lage kosten hebben. Koper heeft een betere geleidbaarheid en mechanische sterkte dan aluminium, maar is duurder en zwaarder. Voor dezelfde stroomsterkte heeft koper een kleiner dwarsdoorsnedeoppervlak nodig- dan aluminium.
Het kernmateriaal bepaalt de magnetische fluxdichtheid, permeabiliteit, hysteresisverlies en wervelstroomverlies van de transformator. Het kernmateriaal moet een hoge permeabiliteit en een laag hystereseverlies hebben om het nullastverlies te verminderen en de efficiëntie van de transformator te verbeteren. Veel voorkomende kernmaterialen zijn siliciumstaal, koudgewalst korrelgeoriënteerd staal (CRGO), amorf metaal, enz.
De regeling van een transformator is de verhouding tussen de spanningsval bij volledige belasting en de onbelaste spanning. De regeling geeft het vermogen van de transformator aan om een constante uitgangsspanning te handhaven onder variërende belastingsomstandigheden. De regeling is afhankelijk van de impedantie en weerstand van de transformator. Een lage impedantie en weerstand resulteren in een lage regeling en een betere spanningsregeling. De lekreactantie van een droge-transformator moet tijdens het ontwerp binnen 2% worden gehouden om een lage regeling te bereiken.
De levensverwachting van een transformator geeft aan hoe lang hij betrouwbaar kan werken voordat hij verslechtert, onder invloed van factoren als temperatuur, vocht, stof en corrosie. De isolatieklasse en kwaliteit van de droge- transformator moeten zo worden gekozen dat ze bestand zijn tegen hoge temperaturen en zware omstandigheden zonder dat de kwaliteit ervan achteruit gaat. De temperatuurstijging van de transformator mag de limiet gespecificeerd door de isolatieklasse niet overschrijden.
De verliezen van een transformator zijn het verschil tussen het ingangsvermogen en het uitgangsvermogen. De verliezen bestaan uit nul-belastingsverliezen en belastingsverliezen. De nullastverliezen zijn onafhankelijk van de belasting en omvatten kernverlies en wervelstroomverlies. De belastingsverliezen zijn evenredig met de belasting en omvatten koperverlies en strooiverlies. De verliezen beïnvloeden de efficiëntie, verwarming en koeling van de transformator. Het kernmateriaal, het wikkelmateriaal, het isolatiemateriaal en de ontwerpparameters moeten worden geselecteerd om de verliezen te minimaliseren en de efficiëntie van de droge- transformator te maximaliseren.
De overbelasting van een transformator is de toestand waarin de transformator boven zijn nominale capaciteit of temperatuurlimiet werkt. De overbelasting veroorzaakt oververhitting, defecte isolatie, kortsluiting of brand in de transformator. De overbelasting kan worden veroorzaakt door een overmatige belastingvraag, harmonischen, fouten of omgevingstemperatuur. De droge-transformator moet worden ontworpen met voldoende speelruimte om overbelastingen aan te kunnen zonder de componenten of prestaties te beschadigen. De droge-transformator moet ook zijn uitgerust met een ventilator-koelsysteem of een lucht-airconditioningsysteem om de warmte af te voeren die wordt gegenereerd door overbelasting.
De K-factor is een maatstaf voor het vermogen van een transformator om de warmte te weerstaan die wordt gegenereerd door niet-sinusvormige stromen in zijn wikkelingen. Niet-sinusvormige stromen worden veroorzaakt door verschillende elektronische apparaten die harmonischen produceren in de spannings- en stroomgolfvormen. Harmonischen verhogen de verliezen, verwarming en vervorming van de transformator. Een hoge K--factor geeft aan dat de transformator hogere niveaus van harmonischen aankan zonder oververhitting of verslechtering. De droge-transformator moet worden ontworpen met een hoge K-factor om een lange-levensduur en betrouwbare prestaties te bieden in toepassingen waarbij niet-sinusvormige stromen betrokken zijn.

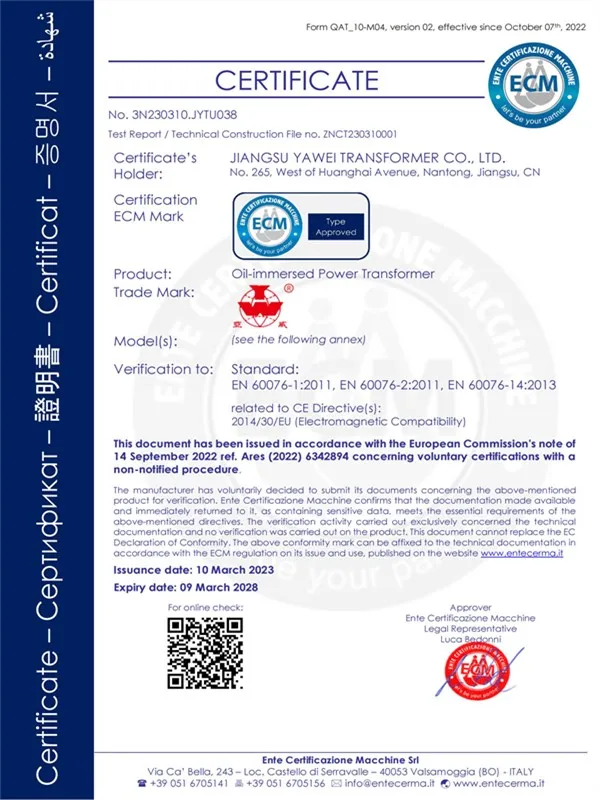

Certificeringen
Onze fabriek
Door jarenlange internationale engineeringervaring is onze fabriek in staat transformatoren te produceren die voldoen aan verschillende internationale normen zoals IEC, IEEE, ANSI, CSA, EN, enz. Van productontwikkeling, ontwerp, productie tot productie en testen, het Yawei-team controleert elk proces strikt. Tot nu toe is onze apparatuur geëxporteerd naar meerdere regio's, zoals Zuid-Amerika, Noord-Amerika, Azië, Australië, Europa en Afrika. Sinds 1992 heeft Yawei Transformer meerdere buitenlandse projecten voltooid. We hebben er alle vertrouwen in dat we elk project kunnen winnen, waardoor onze potentiële klanten concurrerender kunnen worden op de wereldmarkt. Voor Yawei is het onze missie om mensen op de eerste plaats te zetten, te streven naar ontwikkeling door middel van technologie, te concurreren om de markt door middel van kwaliteit en voordelen te creëren door middel van merken. Wij richten ons op continue verbetering en streven naar de groene ontwikkeling van elektrische apparatuur. Het Yawei-team bestaat uit experts en professionele kennis, waardoor we problemen van klanten snel kunnen oplossen. Of u nu het huidige product uit onze catalogus selecteert of technische hulp zoekt voor uw toepassing, neem contact op met ons klantenservicecentrum om uw aanschafvereisten te bespreken.
